| 产品特性1 | 品牌pni |
| 型号PNI 13101 | 传感器类型1 |
| 功能类型1 | 感应范围1 |
| 工作点(BOP)1 | 释放点(BRP)1 |
| 系列1 | 输出类型1 |
| 电源电压3.3V | 电源电流1 |
| 安装类型1 | 封装/外壳1 |
| 工作温度85℃ | 最小包装数1 |
| 应用领域汽车电子 | 数量100000 |
展开
AGV小车机器人 智能交通地磁传感器 美国PNI地磁传感器13104 pn13101 13156
美国PNI地磁传感器
PNI磁传感器套件RM2100磁传感器套件由2个Sen-XY-f(pn13104)地磁传感器和MagI2C(pn13156)控制芯片
组成，能够实现一个固定平面内的磁场大小测量。地磁传感器是用来测量地球磁场大小，进而提供方向
参考，但这通常面临一个比较大的问题是，变化性磁场对判断方位信息的暂时性影响。比如家居中的金
属、经过的车辆、附近的移动手机和计算机。要补偿和校准这些情况下磁异常，需要地磁传感器能够准
确区分噪音和变化值。
基于PNI磁感***技术的地磁传感器，能够以极低的噪音提供高分辨率和重复性的性能表现。传感器还
具有高增益、高采样率、无迟滞的特点，且每次测量前不需要进行温度校准和设置/复位脉冲电流。在
下图中是霍尔传感器和PNI磁感式传感器与理想情况下传感器测量值比较。传感器在大小为2.4μT的磁
场中固定旋转，记录下不同方向时的测量值。
优势特点
宽的磁场测量量程+/-800uT
噪声小15 nT@200 Cycle Count
分辨率高13 nT@200 Cycle Count
功耗低
完全符合RoHs标准
使用常用的表贴封装
Zui大采样率 550Hz
接口 SPI和I2C
尺寸（长×宽×高）:
MagI2C 4.0×4.0×0.75mm

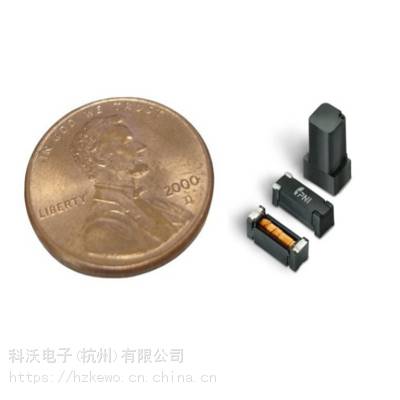

Sen-XY 6.0×2.1×2.2mm
